Paindlik vooluvälja plaat
Peamine toote kirjeldus
Redoksvooluaku riistvara nõuab vooluvälja substraate, mis tasakaalustavad elektrilist jõudlust, keemilist stabiilsust ja töödeldavust. Paljud jäigad grafiidi alternatiivid kannatavad rabeduse tõttu, mis suurendab suuremahulise virna kokkupanemise käigus purunemisohtu. Meie painduv vooluvälja substraat pärineb kõrge puhtusastmega paisutatud grafiidist, mis on tihendatud kontrollitud kõrgsurve survetsüklite käigus.
See puhtast süsinikust alusmaterjal sobib mitmekesise voolutee mustriga. Tootjad saavad rakendada kohandatud kanalite paigutusi stantsimise, täppisgraveerimise ja muude mehaanilise töötlemise töövoogude abil, et rahuldada erinevaid virnakujunduse nõudeid. Materjalikomplekt ühendab endas silmapaistva tasapinnalise elektrijuhtivuse, tugeva keemilise vastupidavuse agressiivsetele elektrolüütidele, korraliku mehaanilise vastupidavuse ja piiratud gaasi läbilaskvuse.
Põhilise funktsionaalse komponendina, mis on paigutatud redoksvooluakude virnadesse, on sellel substraadil tasane alusleht, millel on täpselt nikerdatud sooned, mis moodustavad elektrolüüdi ringlusteed. Iga kohandatud kanali geomeetria annab praktilise kompromissi: leevendab hüdraulilise rõhu langust rakkude vahel, soodustab elektrolüüdi ühtlast jaotumist elektroodide pindadel ja piirab kogu süsteemi liigset pumpamisenergiat.
Valmistatud süsinikupuhtusega üle 99,9%, saavutab tihendatud grafiitmaterjal tiheduse, mis on suurem või võrdne 1,35 g/cm³, tagades ühtlase ja korratava töövõime. Peamised materjali võrdlusnäitajad on tõmbetugevus vähemalt 5 MPa ja tasapinnaline juhtivus 200 S/cm või rohkem.
Toetame plaadi paksuse, laiuse ja üldpikkuse kohandatud kohandusi, et need vastaksid kliendi spetsiifilistele virna spetsifikatsioonidele. Iga tootmispartii läbib enne lähetamist mitmemõõtmelise valideerimise, mis hõlmab tiheduse kontrolli, juhtivuse testimist ja gaasitõkke toimivuse kontrolli.
|
Üksus |
Üksus |
Parameeter |
|
Paksus |
mm |
1.0-2.5 |
|
Tihedus |
g/cm³ |
1.35-1.5 |
|
Max laius |
mm |
Vähem kui 850 või sellega võrdne |
|
Max pikkus |
mm |
Vähem kui 1300 või sellega võrdne |
|
Tõmbetugevus |
MPa |
Suurem või võrdne 5-ga |
|
Survetugevus |
MPa |
Suurem või võrdne 20 |
|
Juhtivsooni juhtivus |
S/cm |
Suurem või võrdne 200-ga |
|
Süsinikusisaldus |
% |
Suurem või võrdne 99,9 |
|
Vesiniku ülekandekiirus @0,2 MPa |
cm³/cm²·min |
<1×10⁻⁵ |
KKK
K: Milliseid eeliseid pakub painduv paisutatud grafiidist vooluvälja plaat võrreldes jäikade grafiitplaatidega?
V: Painduvad grafiidist aluspinnad vähendavad virnastamise ja kokkupanemise ajal purunemisohtu, toetades samal ajal kohandatud mustriga töötlemist erinevate elektrolüüdi voolutee nõuete jaoks.
K: Milliseid voolutee geomeetriaid saab nendel plaatidel luua?
V: Paralleelsed, serpentiinsed ja põimitud kanalite mustrid on saavutatavad stantsimise või graveerimisega, sõltuvalt plaadi paksusest ja mehaanilistest piirangutest.
Kuum tags: paindlik voolu väliplaat, Hiina, tootjad, tarnijad, tehas, osta, hind
Järgmise

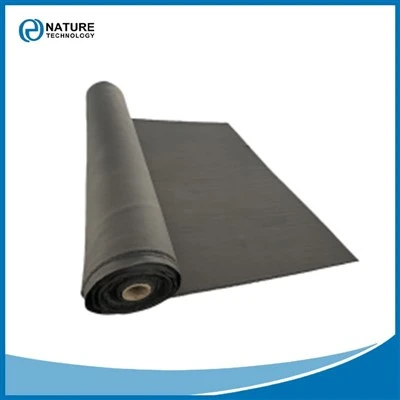

Elektroodi riieJu gjithashtu mund të pëlqeni
