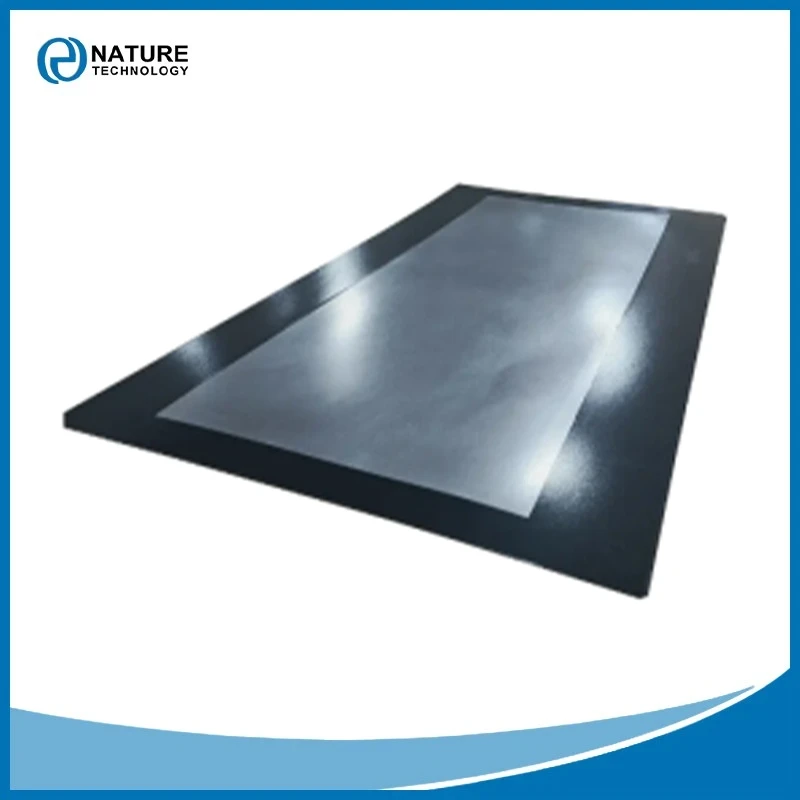

Keevitatav painduv grafiidist bipolaarne plaat
Peamine tootekirjeldus
Traditsioonilised painduvad grafiidist bipolaarsed plaadid seisavad virna kokkupanemisel sageli silmitsi tihendusprobleemidega. Tavalised tihendusskeemid, mis põhinevad eraldi tihenditel, suurendavad sageli gaasi ülekandmise ja montaaži keerukuse ohtu. Nende praktiliste kitsaskohtade lahendamiseks rakendab see komposiit bipolaarne plaat sihipäraselt ehitatud kahe piirkonna struktuuripaigutust, mida toetavad pidevad süsinikkiust tugevdavad võrgud, mis on manustatud sügavale substraadi sisse.

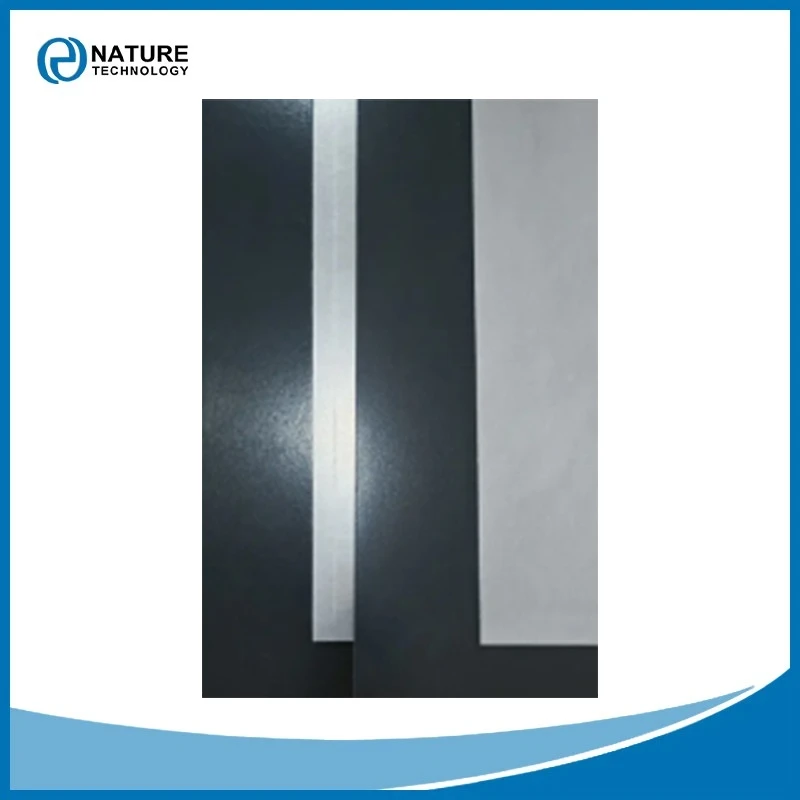

Sisemised süsinikkiust filamendid ulatuvad väljapoole plaadi välisperimeetri suunas, moodustades kaks funktsionaalselt erinevat tsooni. Keskosa toimib elektrokeemiliselt aktiivse grafiidi domeenina, mis tegeleb südamiku voolujuhtimise ja elektrokeemilise reaktsiooniga. Seda keskset aktiivset sektsiooni ümbritseb termoplastirikas perifeerne riba, mis on loodud termiliseks keevitamiseks.
See spetsiaalne tsoneerimine välistab vajaduse täiendavate vahetihendite järele paljudes virna konfiguratsioonides. Otsene perimeetri keevitamine parandab redoksvoolu akude ja vett lõhestavate elektrolüüsimoodulite montaaži üldist tihedust ja konstruktsiooni stabiilsust. Lisaks unikaalsele keevitusvõimelisele perimeetrile säilitab süsinikkiuga tugevdatud põhimik hea painutaluvuse ja mehaanilise vastupidavuse suuremahuliste virnastamisoperatsioonide jaoks.
Toetame kohandatavat plaadi paksust, laiust ja pikkust, et need sobiksid kliendipõhise virna kujundusega. Iga tootmispartii läbib enne saatmist mitme toote toimivuse kontrolli, mis hõlmab mehaanilist tugevust, gaasitõkke jõudlust ja juhtivustsooni juhtivust.
|
Üksus |
Üksus |
Parameeter |
|
Paksus |
mm |
0.6 / 0.8 |
|
Tihedus |
g/cm³ |
1.4-1.6 |
|
Max laius |
mm |
Vähem kui 850 või sellega võrdne |
|
Max pikkus |
mm |
Vähem kui 1300 või sellega võrdne |
|
Tõmbetugevus |
MPa |
Suurem või võrdne 50 |
|
Survetugevus |
MPa |
Suurem kui 100 või sellega võrdne |
|
Juhtivsooni juhtivus |
S/cm |
Suurem kui 300 või sellega võrdne |
|
Keevitustsooni juhtivus |
S/cm |
0 |
|
Süsinikusisaldus |
% |
Suurem või võrdne 80 |
|
Vesiniku ülekandekiirus @0,2 MPa |
cm³/cm²·min |
<5×10⁻⁶ |
|
Korrosioonivool |
A |
<5×10⁻⁶ |
KKK
K: Mis on painduvate grafiidist bipolaarsete plaatide kahetsoonilise disaini eelised?
V: Juhtiva aktiivse tsooni ja termoplastilise keevitusperimeetri eraldamine võimaldab otsest termilist keevitamist plaadi servades, vähendades tihenditega seotud elektrokeemiliste virnade lekkeohtu.
K: Miks on keevitusperimeetri juhtivus null?
V: Keevitatavuse tagamiseks on perifeerne ääris valmistatud suurema termoplastisisaldusega, eelistades tihendusomadusi, mitte elektrijuhtivust.
